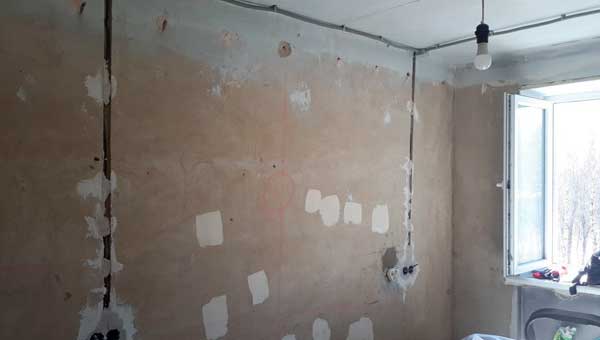

Как правильно составить схему электропроводки в квартире Электропроводка в квартире — это основа безопасного и удобного пользования бытовыми приборами. Ошибки при её проектировании могут обернуться не только перегрузками сети, но и серьёзными проблемами в будущем.
Поэтому перед началом ремонта или полной замены проводки важно составить подробную схему. Она поможет не запутаться в кабелях, правильно распределить нагрузку и заранее предусмотреть все точки подключения.
Зачем нужна схема электропроводки
Схема — это наглядное отображение всех электрических линий, розеток, выключателей, распределительных коробок и осветительных приборов. Благодаря ней можно легко понять, где проходит кабель, сколько будет розеток в комнате и какие линии должны быть защищены отдельным автоматом. Кроме того, схема является подсказкой для будущих работ: например, при установке новой техники вы точно будете знать, где лучше подключиться. Она защищает от перегрузки сети и помогает рассчитать оптимальное количество линий.
Основные элементы схемы
Чтобы схема была полной, она должна включать несколько обязательных пунктов.
- Ввод электроэнергии в квартиру: щиток, вводной автомат, счётчик.
- Распределительные линии: отдельные группы для кухни, санузла, освещения, розеток.
- Конечные точки: розетки, выключатели, светильники, техника.
Без этих элементов схема будет неполной. Важно учитывать, что разные приборы требуют разной мощности. Например, для электрической плиты и стиральной машины лучше выделить отдельные линии с собственными автоматами.
Как составить схему пошагово
Работа над схемой начинается с плана квартиры. На чертеже отмечаются стены, двери, окна, а затем — все места, где планируются розетки, выключатели и светильники. После этого рисуются линии, которые соединяют элементы между собой. Чтобы составить схему грамотно, можно действовать так:
- Сначала определите расположение мебели и техники, чтобы понять, где нужны розетки.
- Затем отметьте места освещения: люстры, бра, подсветка.
- После этого проложите линии от щитка до каждой группы потребителей.
Старайтесь, чтобы схема выглядела максимально понятной, ведь со временем вы сами будете к ней обращаться. Лучше подписывать линии: «кухня», «освещение спальни», «ванная».
Рекомендации по распределению нагрузки
Частая ошибка — подключать слишком много приборов к одной линии. Это приводит к перегрузкам и срабатыванию автоматов. Поэтому рекомендуется делать несколько групп проводки. Например, отдельные автоматы для кухни, санузла и основной части квартиры. Так вы избежите ситуации, когда включение чайника отключает свет во всех комнатах. Отдельное внимание стоит уделить заземлению. Современные приборы требуют трёхжильного кабеля, и игнорировать этот момент нельзя. Отсутствие заземления может привести к поражению электрическим током.
Какие материалы выбрать
Ключевой момент — кабель. Для розеточных линий чаще всего используют медный провод сечением 2,5 мм², для освещения — 1,5 мм², а для мощных приборов — 4 или даже 6 мм². Выбирать стоит качественный кабель от проверенных производителей. Также заранее рассчитайте длину кабеля, учитывая запас в 10–15 % на изгибы и дополнительные участки.
- Медный кабель предпочтительнее алюминиевого: он долговечнее и безопаснее.
- Для влажных помещений используйте кабель с усиленной изоляцией.
- Не экономьте на автоматах: от их качества зависит защита всей системы.
Кроме проводов и автоматов, в схему стоит включить розетки и выключатели. Для кухни лучше сразу планировать розетки с заземлением и влагозащитой.
Чего стоит избегать при составлении схемы
Распространённые ошибки связаны с недооценкой будущих потребностей. Например, сейчас вам может казаться, что двух розеток в комнате достаточно, но со временем техника прибавляется. Поэтому всегда планируйте с запасом. Ещё одна ошибка — прокладывать кабели по диагонали. Всегда используйте вертикальные и горизонтальные линии: так проще ориентироваться и безопаснее сверлить стены.
- Не экономьте на количестве розеток.
- Избегайте пересечений кабелей и их прокладки внахлёст.
- Не подключайте мощные приборы к одной линии с освещением.
Как использовать готовую схему
После составления схема должна храниться вместе с документами на квартиру. Она пригодится при любых изменениях в проводке, ремонтах и подключении новых устройств. Схема позволяет быстро понять, где проходит кабель, чтобы случайно его не повредить. Кроме того, она становится отличной опорой для электрика: специалист сразу увидит логику разводки и сможет быстро найти неисправность.
